ترانزیستور ماسفت IRF840PBF یک ماسفت قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای ولتاژ بالا و سوئیچینگ سریع طراحی شده است. این قطعه به دلیل تحمل 500 ولت ولتاژ درین-سورس، عملکرد پایدار و قابلیت اطمینان بالا، در انواع منابع تغذیه سوئیچینگ، اینورترها، بالاست‌های الکترونیکی، درایورهای موتور، UPS، تجهیزات صنعتی و مدارهای قدرت مورد استفاده قرار می‌گیرد.

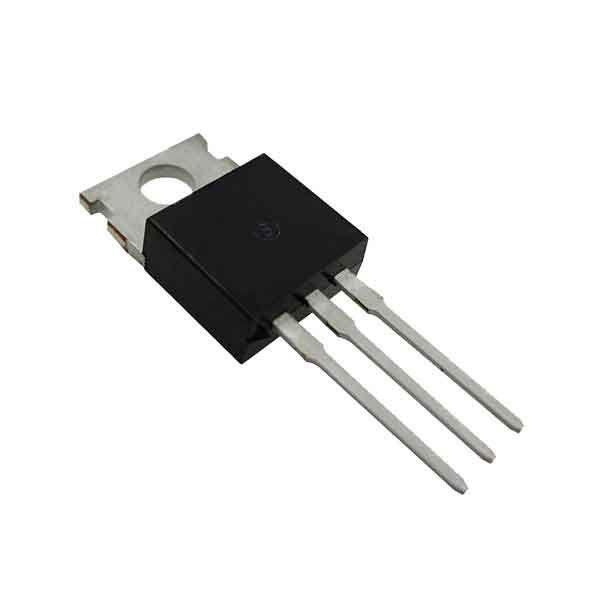

نسخه PBF این محصول به معنی Lead Free (بدون سرب) بوده و مطابق استاندارد RoHS تولید شده است. این ماسفت در پکیج TO-220AB عرضه می‌شود و دارای حداکثر 500 ولت ولتاژ درین-سورس (VDS)، 8 آمپر جریان پیوسته و مقاومت روشن 0.85 اهم در ولتاژ گیت 10 ولت است. همچنین توان تلفاتی آن به 125 وات می‌رسد که با استفاده از هیت‌سینک مناسب قابل دستیابی است.
نکته مهم: ماسفت IRF840PBF از نوع Logic Level نیست و برای روشن شدن کامل به حدود 10 ولت روی پایه Gate نیاز دارد. در صورت استفاده با آردوینو یا سایر میکروکنترلرهای 3.3 یا 5 ولتی، استفاده از درایور گیت توصیه می‌شود تا ماسفت با کمترین تلفات عمل کند.
مشخصات فنی
- نوع قطعه: ترانزیستور ماسفت قدرت
- مدل: IRF840PBF
- مدل معادل: IRF840
- نوع کانال: N-Channel
- نوع عملکرد: Enhancement Mode
- حداکثر ولتاژ درین-سورس (VDS): 500 ولت
- حداکثر جریان درین (ID): 8 آمپر
- مقاومت روشن (RDS(on)): 0.85 اهم
- ولتاژ گیت-سورس (VGS): ±20 ولت
- ولتاژ آستانه گیت: 2 تا 4 ولت
- توان تلفاتی: 125 وات
- پکیج: TO-220AB
- استاندارد: RoHS (Lead Free)
کاربردهای ترانزیستور ماسفت IRF840PBF
- منابع تغذیه سوئیچینگ (SMPS)
- اینورتر
- UPS
- بالاست الکترونیکی
- درایور موتور
- مدارهای PWM
- تجهیزات صنعتی
- منابع تغذیه ولتاژ بالا
- پروژه‌های الکترونیکی
- پروژه‌های DIY
مزایای ترانزیستور ماسفت IRF840PBF
- تحمل ولتاژ بسیار بالا
- سوئیچینگ سریع
- قابلیت اطمینان بالا
- مناسب برای منابع تغذیه سوئیچینگ
- مناسب برای مدارهای صنعتی
- قابلیت نصب روی هیت‌سینک
- نسخه بدون سرب (PBF)
- کیفیت ساخت بالا
برای استفاده در توان‌های بالا، استفاده از هیت‌سینک مناسب و طراحی صحیح مسیرهای جریان روی برد توصیه می‌شود. همچنین برای دستیابی به بهترین عملکرد، ولتاژ گیت 10 ولت یا استفاده از درایور گیت باعث کاهش تلفات و افزایش راندمان مدار خواهد شد.
شما می‌توانید ترانزیستور ماسفت IRF840PBF را با کیفیت تضمین‌شده، قیمت مناسب و ارسال سریع از فروشگاه اینترنتی تیمو الکترونیک تهیه کنید. تیمو الکترونیک با ارائه انواع قطعات و ماژول‌های الکترونیکی اورجینال و باکیفیت، تلاش می‌کند تجربه‌ای مطمئن و رضایت‌بخش از خرید قطعات الکترونیکی را برای مشتریان خود فراهم کند.
