ترانزیستور ماسفت IRF540 یک ماسفت قدرت از نوع N-Channel Enhancement Mode است که برای سوئیچینگ بارهای قدرت و کاربردهای صنعتی طراحی شده است. این قطعه به دلیل تحمل ولتاژ بالا، جریان مناسب و سرعت سوئیچینگ مطلوب، در مدارهای منابع تغذیه سوئیچینگ (SMPS)، اینورترها، کنترل دور موتور، UPS، درایور موتور، مدارهای PWM و تجهیزات صنعتی کاربرد گسترده‌ای دارد.

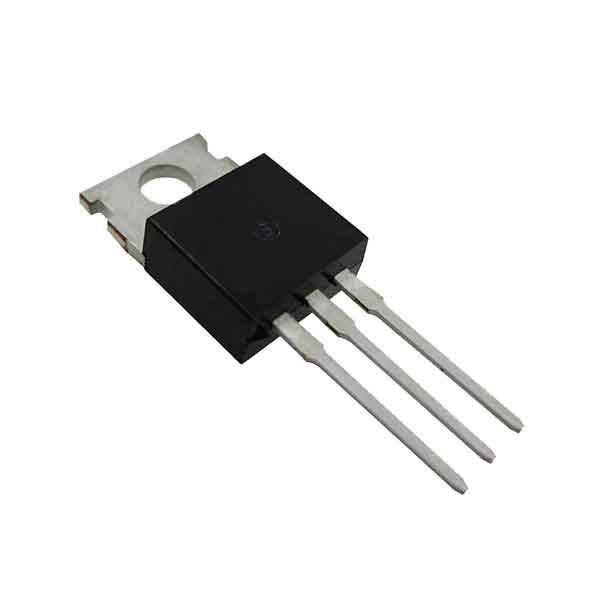

این ماسفت در پکیج TO-220 عرضه می‌شود و دارای حداکثر 100 ولت ولتاژ درین-سورس (VDS) و جریان پیوسته تا 28 آمپر (در برخی نسخه‌ها 22 آمپر) است. همچنین مقاومت روشن (RDS(on)) آن حدود 0.077 اهم بوده و برای کاربردهای سوئیچینگ با راندمان مناسب گزینه‌ای قابل اعتماد محسوب می‌شود.
نکته مهم: ماسفت IRF540 از نوع Logic Level نیست و برای روشن شدن کامل، معمولاً به حدود 10 ولت روی پایه Gate نیاز دارد. در صورتی که مدار شما با خروجی 3.3 یا 5 ولت میکروکنترلر کار می‌کند، بهتر است از یک درایور گیت یا ماسفت Logic Level استفاده شود تا تلفات توان کاهش یابد.
مشخصات فنی
- نوع قطعه: ترانزیستور ماسفت قدرت
- مدل: IRF540
- نوع کانال: N-Channel
- نوع عملکرد: Enhancement Mode
- حداکثر ولتاژ درین-سورس (VDS): 100 ولت
- حداکثر جریان درین (ID): 22 تا 28 آمپر (بسته به سازنده)
- مقاومت روشن (RDS(on)): حداکثر 0.077 اهم
- ولتاژ گیت-سورس (VGS): ±20 ولت
- ولتاژ آستانه گیت: 2 تا 4 ولت
- توان تلفاتی: 85 تا 150 وات (بسته به سازنده)
- پکیج: TO-220
کاربردهای ترانزیستور ماسفت IRF540
- منابع تغذیه سوئیچینگ (SMPS)
- اینورتر
- UPS
- کنترل دور موتور DC
- درایور موتور
- مدارهای PWM
- کنترل بارهای قدرت
- پروژه‌های الکترونیکی
- تجهیزات صنعتی
- پروژه‌های DIY
مزایای ترانزیستور ماسفت IRF540
- تحمل ولتاژ بالا
- مقاومت روشن پایین
- سرعت سوئیچینگ مناسب
- راندمان بالا
- قابلیت نصب روی هیت‌سینک
- مناسب برای کاربردهای صنعتی
- کیفیت و دوام بالا
- قیمت مناسب
برای استفاده در جریان‌های بالا، استفاده از هیت‌سینک مناسب ضروری است. همچنین در صورت راه‌اندازی توسط آردوینو یا سایر میکروکنترلرها، استفاده از درایور گیت یا ولتاژ گیت 10 ولت باعث عملکرد بهتر و کاهش تلفات حرارتی خواهد شد.
شما می‌توانید ترانزیستور ماسفت IRF540 را با کیفیت تضمین‌شده، قیمت مناسب و ارسال سریع از فروشگاه اینترنتی تیمو الکترونیک تهیه کنید. تیمو الکترونیک با ارائه انواع قطعات و ماژول‌های الکترونیکی اورجینال و باکیفیت، تلاش می‌کند تجربه‌ای مطمئن و رضایت‌بخش از خرید قطعات الکترونیکی را برای مشتریان خود فراهم کند.
