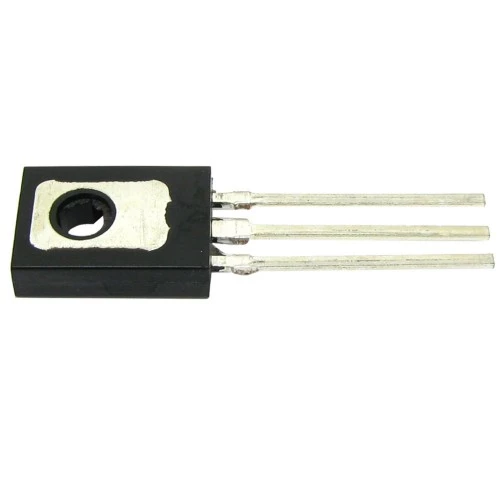

ترانزیستور BD140 یک ترانزیستور از نوع PNP در پکیج TO-126 است که برای کاربردهای تقویت سیگنال، درایور و سوئیچینگ طراحی شده است. این قطعه به دلیل تحمل ولتاژ مناسب، جریان خروجی قابل قبول و عملکرد پایدار، در انواع آمپلی فایرهای صوتی، درایور ترانزیستورهای قدرت، منابع تغذیه، مدارهای کنترل، درایور رله و تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد.
ترانزیستور BD140 معمولاً به عنوان مکمل BD139 در مدارهای تقویت‌کننده صوتی و درایورهای توان استفاده می‌شود. این قطعه با بهره جریان مناسب و پاسخ فرکانسی مطلوب، انتخابی ایده‌آل برای مدارهای صوتی و صنعتی است.
مشخصات فنی
- نوع ترانزیستور: PNP
- مدل: BD140
- ولتاژ کلکتور-امیتر (VCEO): 80 ولت
- ولتاژ کلکتور-بیس (VCBO): 80 ولت
- ولتاژ امیتر-بیس (VEBO): 5 ولت
- حداکثر جریان کلکتور (IC): 1.5 آمپر
- توان تلفاتی (PD): 12.5 وات
- بهره جریان (hFE): 40 تا 250
- فرکانس گذر (fT): حدود 190 مگاهرتز
- پکیج: TO-126
- ترانزیستور مکمل: BD139
کاربردهای ترانزیستور BD140
- آمپلی فایرهای صوتی
- امپلی فایرهای صوتی
- درایور ترانزیستورهای قدرت
- مدارهای سوئیچینگ
- منابع تغذیه
- درایور رله
- مدارهای کنترلی
- تجهیزات صنعتی
- پروژه‌های الکترونیکی
- پروژه‌های آموزشی
مزایای ترانزیستور BD140
- بهره جریان مناسب
- عملکرد پایدار
- مناسب برای مدارهای صوتی
- مناسب برای درایور ترانزیستورهای قدرت
- سرعت سوئیچینگ مناسب
- قابلیت نصب هیت‌سینک کوچک
- کیفیت و دوام بالا
- قیمت اقتصادی
برای عملکرد بهتر در جریان‌های بالا، استفاده از هیت‌سینک مناسب توصیه می‌شود. همچنین در طراحی مدارهای تقویت‌کننده و منابع تغذیه، رعایت محدوده توان تلفاتی و جریان مجاز باعث افزایش طول عمر و پایداری ترانزیستور خواهد شد.
شما می‌توانید ترانزیستور BD140 را با کیفیت تضمین‌شده، قیمت مناسب و ارسال سریع از فروشگاه اینترنتی تیمو الکترونیک تهیه کنید. تیمو الکترونیک با ارائه انواع قطعات و ماژول‌های الکترونیکی اورجینال و باکیفیت، تلاش می‌کند تجربه‌ای مطمئن و رضایت‌بخش از خرید قطعات الکترونیکی را برای مشتریان خود فراهم کند.
