ترانزیستور ماسفت IRFZ44N یک ماسفت قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای سوئیچینگ با جریان بالا طراحی شده است. این قطعه به دلیل مقاومت روشن پایین، قابلیت عبور جریان زیاد و عملکرد پایدار، در انواع منابع تغذیه سوئیچینگ، کنترل دور موتور، اینورترها، درایورهای موتور، UPS، مدارهای PWM و تجهیزات صنعتی کاربرد گسترده‌ای دارد.

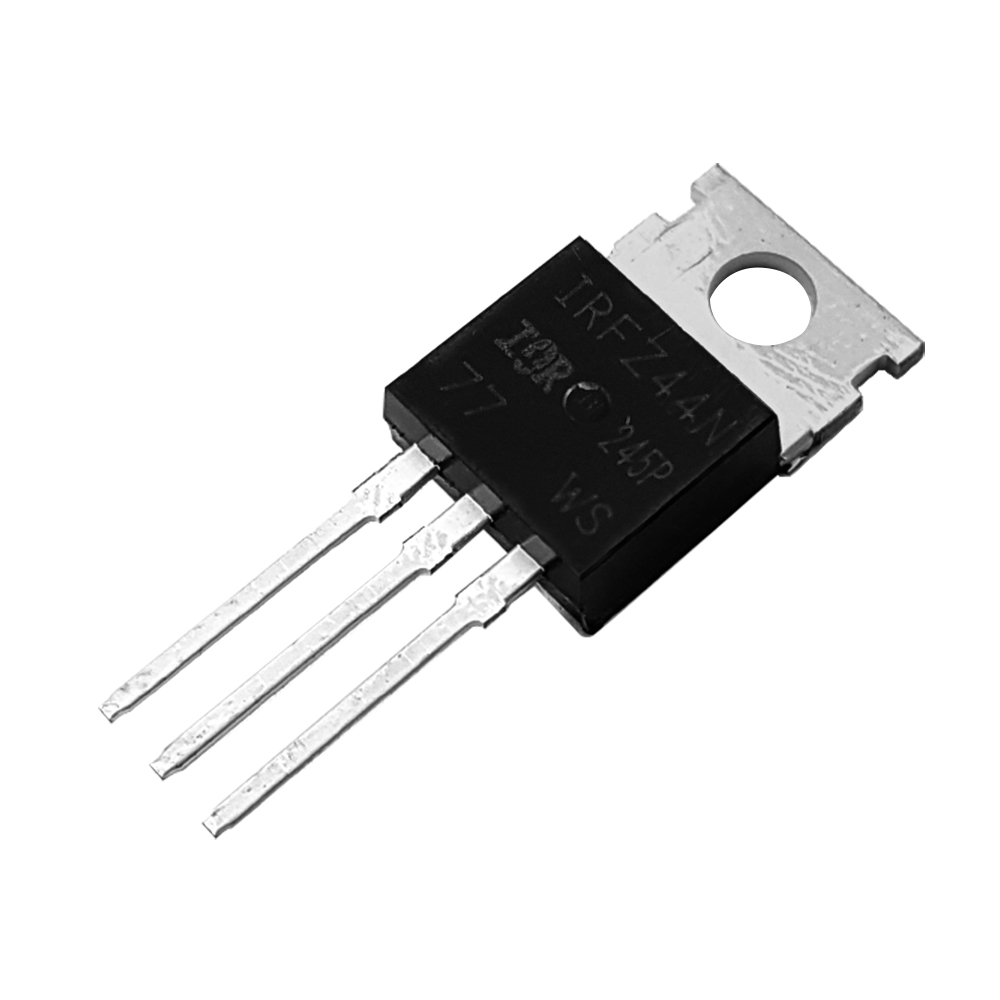

IRFZ44N در پکیج TO-220 عرضه می‌شود و قابلیت تحمل 55 ولت ولتاژ درین-سورس و 49 آمپر جریان پیوسته را دارد. همچنین مقاومت روشن آن در ولتاژ گیت 10 ولت حدود 17.5 میلی‌اهم است که باعث کاهش تلفات توان و افزایش راندمان مدار می‌شود. این ماسفت برای کاربردهای سوئیچینگ زیر 100 کیلوهرتز بهینه شده است.
نکته مهم: IRFZ44N یک Logic Level MOSFET نیست؛ بنابراین برای رسیدن به کمترین مقاومت روشن، معمولاً به حدود 10 ولت روی گیت نیاز دارد. اگر مدار شما مستقیماً با خروجی 3.3 یا 5 ولت میکروکنترلر کار می‌کند، معمولاً استفاده از IRLZ44N انتخاب مناسب‌تری است.
مشخصات فنی
- نوع قطعه: ترانزیستور ماسفت قدرت
- مدل: IRFZ44N
- نوع کانال: N-Channel
- نوع عملکرد: Enhancement Mode
- حداکثر ولتاژ درین-سورس (VDS): 55 ولت
- حداکثر جریان درین (ID): 49 آمپر
- مقاومت روشن RDS(on): 17.5 میلی‌اهم
- ولتاژ گیت-سورس (VGS): ±20 ولت
- ولتاژ آستانه گیت: 2 تا 4 ولت
- توان تلفاتی: 83 وات
- پکیج: TO-220
کاربردهای ترانزیستور ماسفت IRFZ44N
- کنترل دور موتور DC
- منابع تغذیه سوئیچینگ (SMPS)
- اینورتر
- UPS
- مدارهای PWM
- درایور موتور
- کنترل بارهای قدرت
- پروژه‌های آردوینو (با درایور گیت مناسب)
- تجهیزات صنعتی
- پروژه‌های DIY
مزایای ترانزیستور ماسفت IRFZ44N
- تحمل جریان بالا
- مقاومت روشن پایین
- سرعت سوئیچینگ مناسب
- راندمان بالا
- پکیج استاندارد TO-220
- قابلیت نصب روی هیت‌سینک
- مناسب برای کاربردهای صنعتی
- قیمت مناسب
برای استفاده در جریان‌های بالا، استفاده از هیت‌سینک مناسب توصیه می‌شود. همچنین اگر این ماسفت را با میکروکنترلر راه‌اندازی می‌کنید، برای عملکرد بهینه از درایور گیت یا ولتاژ گیت مناسب استفاده کنید تا ماسفت کاملاً روشن شده و تلفات حرارتی کاهش یابد.
شما می‌توانید ترانزیستور ماسفت IRFZ44N را با کیفیت تضمین‌شده، قیمت مناسب و ارسال سریع از فروشگاه اینترنتی تیمو الکترونیک تهیه کنید. تیمو الکترونیک با ارائه انواع قطعات و ماژول‌های الکترونیکی اورجینال و باکیفیت، تلاش می‌کند تجربه‌ای مطمئن و رضایت‌بخش از خرید قطعات الکترونیکی را برای مشتریان خود فراهم کند.
