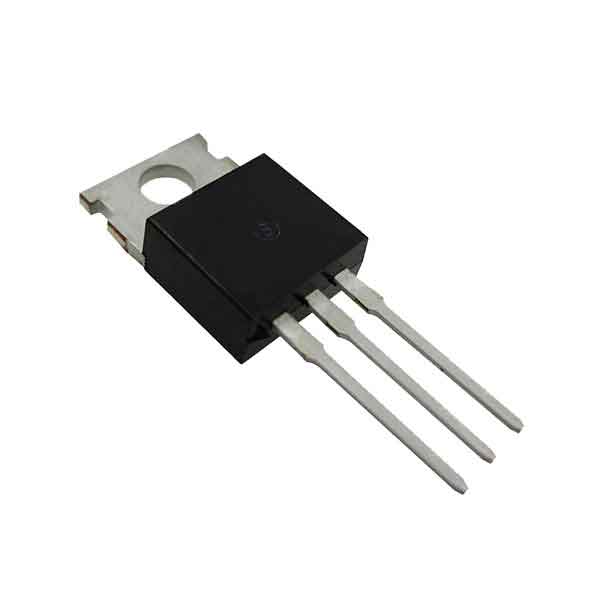

ترانزیستور ماسفت IRF3205PBF یک ماسفت قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای جریان بالا و سوئیچینگ سریع طراحی شده است. این قطعه با مقاومت روشن بسیار پایین، توانایی عبور جریان بالا و راندمان مناسب، در انواع اینورترها، UPS، کنترل‌کننده‌های موتور DC، منابع تغذیه سوئیچینگ (SMPS)، شارژرهای صنعتی، مبدل‌های DC-DC و سیستم‌های خورشیدی کاربرد گسترده‌ای دارد.
نسخه PBF این محصول به معنی Lead Free (بدون سرب) بوده و مطابق استانداردهای زیست‌محیطی RoHS تولید شده است. این ماسفت در پکیج TO-220AB عرضه می‌شود و دارای حداکثر 55 ولت ولتاژ درین-سورس (VDS)، 110 آمپر جریان پیوسته و مقاومت روشن (RDS(on)) حدود 8 میلی‌اهم در ولتاژ گیت 10 ولت است که باعث کاهش تلفات و افزایش راندمان مدار می‌شود.
نکته مهم: ماسفت IRF3205PBF از نوع Logic Level نیست و برای رسیدن به کمترین مقاومت روشن، معمولاً به 10 ولت روی پایه Gate نیاز دارد. اگر قصد راه‌اندازی مستقیم با خروجی 3.3 یا 5 ولت میکروکنترلر را دارید، بهتر است از یک درایور گیت یا ماسفت Logic Level استفاده کنید.
مشخصات فنی
- نوع قطعه: ترانزیستور ماسفت قدرت
- مدل: IRF3205PBF
- مدل معادل: IRF3205
- نوع کانال: N-Channel
- نوع عملکرد: Enhancement Mode
- حداکثر ولتاژ درین-سورس (VDS): 55 ولت
- حداکثر جریان درین (ID): 110 آمپر
- مقاومت روشن (RDS(on)): حداکثر 8 میلی‌اهم
- ولتاژ گیت-سورس (VGS): ±20 ولت
- ولتاژ آستانه گیت: 2 تا 4 ولت
- توان تلفاتی: 200 وات
- پکیج: TO-220AB
- استاندارد: RoHS (Lead Free)
کاربردهای ترانزیستور ماسفت IRF3205PBF
- اینورتر
- UPS
- کنترل دور موتور DC
- درایور موتور
- منابع تغذیه سوئیچینگ (SMPS)
- مبدل‌های DC-DC
- شارژر باتری
- سیستم‌های خورشیدی
- تجهیزات صنعتی
- پروژه‌های DIY
مزایای ترانزیستور ماسفت IRF3205PBF
- تحمل جریان بسیار بالا
- مقاومت روشن بسیار پایین
- راندمان بالا
- مناسب برای مدارهای قدرت
- سرعت سوئیچینگ مناسب
- قابلیت نصب روی هیت‌سینک
- نسخه بدون سرب (PBF)
- کیفیت و دوام بالا
برای استفاده در جریان‌های بالا، استفاده از هیت‌سینک مناسب و طراحی صحیح مسیرهای جریان روی برد ضروری است. همچنین در صورت استفاده با آردوینو یا سایر میکروکنترلرها، استفاده از درایور گیت باعث روشن شدن کامل ماسفت، کاهش تلفات حرارتی و افزایش راندمان مدار خواهد شد.
شما می‌توانید ترانزیستور ماسفت IRF3205PBF را با کیفیت تضمین‌شده، قیمت مناسب و ارسال سریع از فروشگاه اینترنتی تیمو الکترونیک تهیه کنید. تیمو الکترونیک با ارائه انواع قطعات و ماژول‌های الکترونیکی اورجینال و باکیفیت، تلاش می‌کند تجربه‌ای مطمئن و رضایت‌بخش از خرید قطعات الکترونیکی را برای مشتریان خود فراهم کند.
