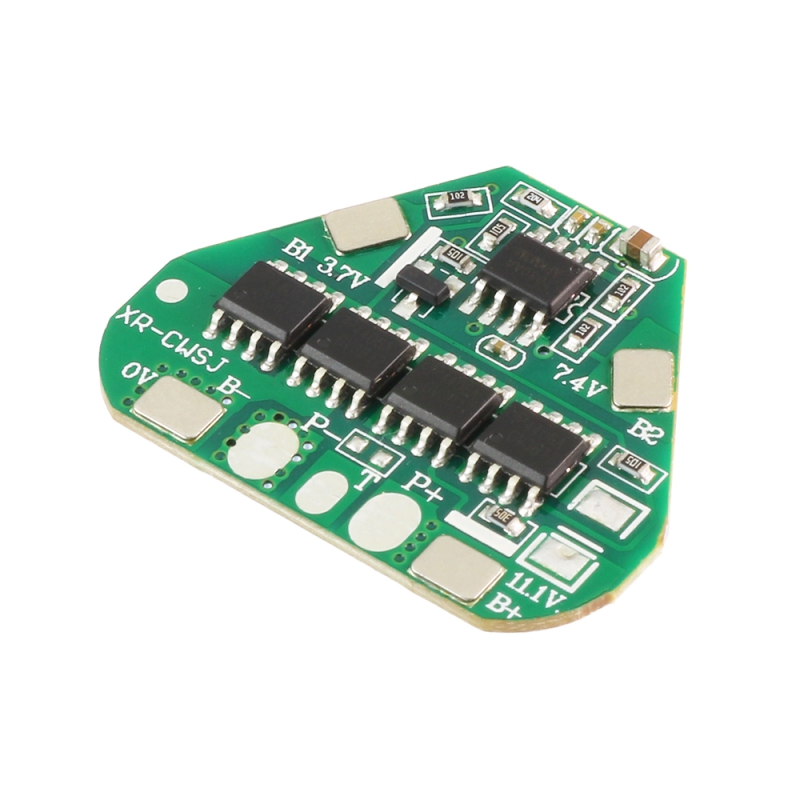

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 10 آمپر مدل XR-CWSJ یک برد مدیریت باتری (Battery Management System) است که برای محافظت از پک‌های 3 سل لیتیوم یون و لیتیوم پلیمر طراحی شده است. این ماژول علاوه بر کنترل فرآیند شارژ و دشارژ، از سلول‌های باتری در برابر شرایط خطرناک مانند شارژ بیش از حد (Overcharge)، تخلیه بیش از حد (Over-discharge)، اضافه جریان (Over-current) و اتصال کوتاه (Short Circuit) محافظت می‌کند.
این برد برای پک‌های باتری 11.1 ولت (ولتاژ نامی) و 12.6 ولت (ولتاژ شارژ کامل) مناسب بوده و با حداکثر جریان کاری 10 آمپر و جریان لحظه‌ای تا 20 آمپر، در انواع پروژه‌های الکترونیکی، رباتیک، ابزارهای شارژی، سیستم‌های روشنایی و تجهیزات قابل حمل کاربرد دارد.
استفاده از BMS باعث افزایش طول عمر باتری، جلوگیری از آسیب به سلول‌ها و افزایش ایمنی مجموعه باتری می‌شود. این ماژول برای باتری‌های 18650، 21700 و سایر سلول‌های لیتیوم یون یا لیتیوم پلیمر با آرایش 3S مناسب است.
مشخصات فنی
- مدل: XR-CWSJ
- نوع محصول: ماژول مدیریت و محافظ باتری (BMS)
- مناسب برای: باتری لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po)
- تعداد سلول: 3S (سه سل)
- ولتاژ نامی پک باتری: 11.1 ولت
- حداکثر ولتاژ شارژ: 12.6 ولت
- حداکثر جریان کاری: 10 آمپر
- حداکثر جریان لحظه‌ای: 20 آمپر
- ولتاژ حفاظت شارژ: 4.25±0.05V برای هر سلول
- ولتاژ حفاظت دشارژ: 2.7±0.05V برای هر سلول
- محافظت در برابر اتصال کوتاه
- محافظت در برابر اضافه جریان
- مصرف جریان در حالت آماده‌به‌کار: حدود 10 میکروآمپر
- ابعاد تقریبی: 33×26×2.8 میلی‌متر
کاربردهای ماژول BMS XR-CWSJ
- ساخت پک باتری 3 سل 18650
- باتری لیتیوم پلیمر 3S
- ابزار شارژی
- رباتیک
- دوچرخه و اسکوتر برقی سبک
- سیستم‌های روشنایی
- منابع تغذیه قابل حمل
- پروژه‌های DIY
- تجهیزات الکترونیکی
- سیستم‌های ذخیره انرژی کوچک
مزایای ماژول BMS XR-CWSJ
- محافظت کامل از باتری
- افزایش طول عمر سلول‌ها
- جلوگیری از شارژ و دشارژ بیش از حد
- محافظت در برابر اتصال کوتاه
- پشتیبانی از جریان 10 آمپر
- ابعاد کوچک
- نصب آسان
- مناسب برای انواع پک‌های باتری لیتیومی 3 سل
برای عملکرد صحیح، اتصال سیم‌های B-، B1، B2، B+ و P- باید دقیقاً مطابق نقشه سیم‌بندی انجام شود. همچنین این ماژول برای پک‌های 3 سل لیتیوم یون یا لیتیوم پلیمر طراحی شده و استفاده از آن برای تعداد سلول یا نوع باتری دیگر توصیه نمی‌شود. استفاده از سلول‌های هم‌ظرفیت و هم‌ولتاژ نیز باعث افزایش کارایی و طول عمر پک باتری خواهد شد.
